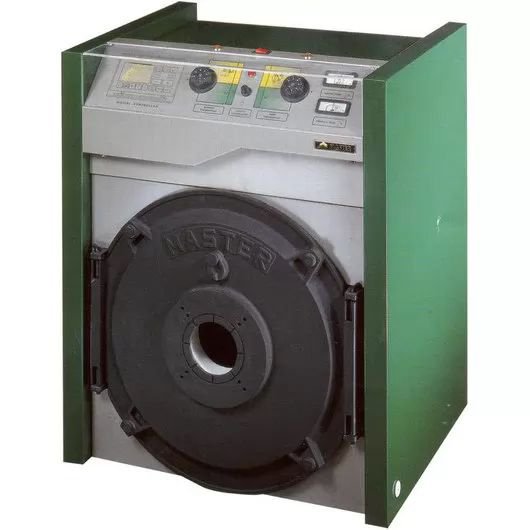

Ο λέβητας MASTER, κατασκευάζεται από εύτηκτο αντιδιαβρωτικό μαντέμι GG20 κατά DIN 1691,
εξασφαλίζοντας άριστη ομοιογένεια στη χύτευση, καθαρή επιφάνεια και υψηλές μηχανικές καταπονήσεις,
Το σχήμα των στοιχείων είναι κυκλικό, παρέχοντας έτσι ομοιομορφία στην κατατομή των διαστολικών τάσεων.
ΘΑΛΑΜΟΣ ΚΑΥΣΗΣ
Ο θάλαμος καύσης βοηθά στην επιστροφή της φλόγας και διαθέτει αυτοκαθαριζόμενα πτερύγια, επιτυγχάνοντας τέλεια καύση,
υψηλό βαθμό απόδοσης και ελαχιστοποίηση της ρύπανσης (χαμηλές τιμές ΝΟx και CO). Στη δεύτερη και τρίτη διαδρομή των στοιχείων,
τοποθετούνται επιβραδυντές καυσαερίων από ανοξείδωτο χάλυβα (AISI 304), για πλήρη εκμετάλλευση της θερμικής ενέργειας των καυσαερίων.
ΠΟΡΤΑ
Η πόρτα ανοίγει δεξιά ή αριστερά και φέρει εσωτερική θερμομόνωση από Fiber - Ceramics πάχους 50 mm με αντοχή σε 1.260° C.
ΜΟΝΩΣΗ Ο κορμός του λέβητα μονώνεται με υαλοπάπλωμα πάχους 50 mm με επικάλυψη ανακλαστικού φύλλου αλουμινίου.
Τα πλευρικά, το άνω και το οπίσθιο διαιρούμενο κάλυμμα του λέβητα μονώνονται με υαλοβάμβακα πάχους 50 mm.
ΠΙΝΑΚΑΣ ΟΡΓΑΝΩΝ
Ο πίνακας οργάνων είναι ανοιγόμενος για ευκολία σύνδεσης και περιλαμβάνει: θερμοστάτες καυστήρα-κυκλοφορητή και ασφαλείας.
Επιπλέον θερμόμετρα νερού και καυσαερίων, ενδεικτικές λυχνίες, διακόπτη ΟΝ-OFF και υποδοχή αντιστάθμισης (προαιρετική τοποθέτηση).
Για πλήρη προστασία του πίνακα υπάρχει εσωτερικά ανακλαστήρας θερμότητας και εξωτερικά ανοιγόμενο κάλυμμα από PLEXIGLAS.
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Ο λέβητας πετρελαίου - αερίου MASTER είναι υπερπιεστικός με τρεις πλήρεις διαδρομές καυσαερίων,
διαιρούμενος με δυνατότητα προσαύξησης της θερμικής ισχύος του (από 30.000 έως 120.000 Kcal/h)
και κατάλληλος για λειτουργία σε χαμηλές θερμοκρασίες με διατήρηση του υψηλού βαθμού απόδοσής του.
Μέγιστη θερμοκρασία νερού 100° C Μέγιστη πίεση λειτουργίας 4 bar
|
Χαρακτηρηστικά |
Μονάδες |
|
|
|---|---|---|---|
|
Τύπος Λέβητα |
F300 |
|
|
|
Αριθμός Στοιχείων |
|
6 |
|
|
Ονομαστική Θερμική Ισχύς |
Mcal/h |
158-185 |
|
|
kW |
183-215 |
|
|
|
Ωφέλιμη Θερμική Ισχύς |
Mcal/h |
158 |
|
|
kW |
184 |
|
|
|
Αντίθλιψη |
mm ΣΝ |
16 |
|
|
Περιεκτικότητα Νερού |
lt |
91 |
|
|
Ένδεικτική Κατανάλωση Καυσίμου |
Πετρέλαιο (kg/h) |
17 |
|
|
Φυσικό Αέριο (m3/h) |
19,4 |
|
|
|
Μέγιστη Θερμοκρασία Νερού |
oC |
90 |
|
|
Μέγιστη Πίεση Λειτουργίας |
bar |
3,5 |
|
|
Διαστάσεις |
Μονάδες |
|
|
|
Διαστάσεις Θαλάμου Καύσης |
Διάμετρος (mm) |
370 |
|
|
Βάθος (mm) |
713 |
|
|
|
Εξωτερικές Διαστάσεις Λέβητα |
Πλάτος (mm) |
845 |
|
|
Ύψος (mm) |
998 |
|
|
|
Μήκος (mm) |
1013 |
|
|
|
Καπναγωγός |
Διάμετρος (mm) |
208 |
|
|
Προσαγωγή Επιστροφή |
Inches |
2 1/2 |
|
|
Ολικό Βάρος Λέβητα |
kg |
620 |
